Поплавковый выключатель универсальный
Поплавковый выключатель универсальный применяется для включения выключения насоса, соединения и разъединения контактов линии питания насных учтановок. Выключатели по типу поплавков включают или выключают насос в зависимости от того, поднялся или опустился контролируемый уровень воды, а также управляет работой любых других электроприборов, в зависимости от уровня воды в контролируемом резервуаре. Поплавковый выключатель уровня воды обеспечивает, защиту насоса от сухого хода при уменьшении уровня воды до контролируемого значения в системах водоснабжения (резервуары, колодцы, бассейны и т.п.).
Устройство работает от сети 220В, оснащено трех жильным кабелем сечением 1мм и длинной шнура 0,5 м.
Принцип работы поплавкового выключателя:
Принцип работы поплавкового выключателя:

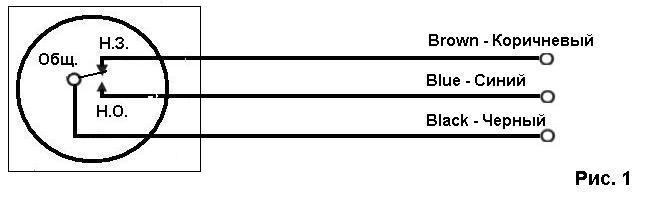

Поплавковый выключатель уровня воды в емкости оснащен герметичным корпусом с трехконтактным двухпозиционный микровыключателем и стальным шариком, воздействующий на клавишу микровыключателя, который при изменении положения поплавка замыкает (или размыкает) контакты переключателя. От переключателя выходят кабель с тремя проводами (обычно это коричневый, синий и черный цвета): один общий и два от нормально закрытого и нормально открытого контактов переключателя (Рис.1). Поплавковый выключатель для электронасоса замыкает цепь между черным и синим проводами, когда поплавок находится в нижнем положении. Если поплавок находится в верхнем положении, то замкнуты контакты между черным и коричневым проводами. В каждом случае, провод который не используется в схеме подключения, должен быть заизолирован, подводящий кабель должен быть влагостойким, а сама пластиковая коробка – герметична.
Схема подключения поплакового выключателя
Характеристики: контакты питающей линии 220В, кабель 0,5 м
Производитель: КНР
Цена: 350.00 руб.
